Potencia de enfriamiento
20/140 kW

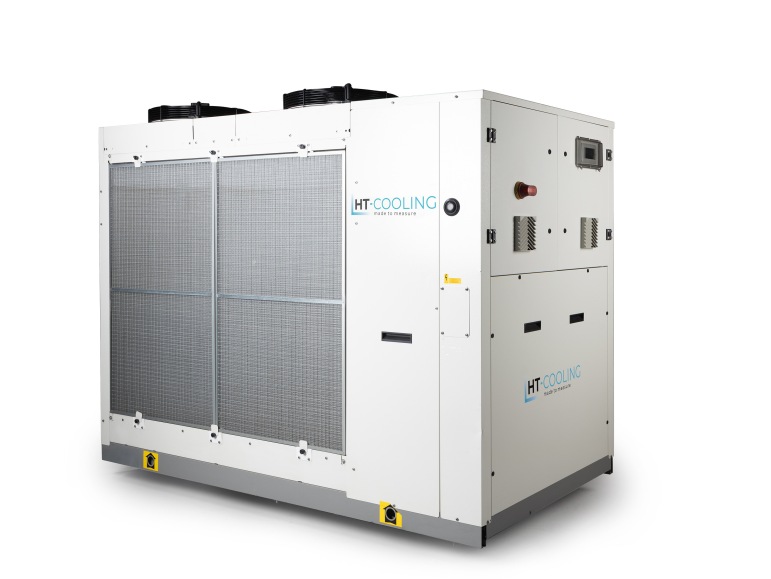

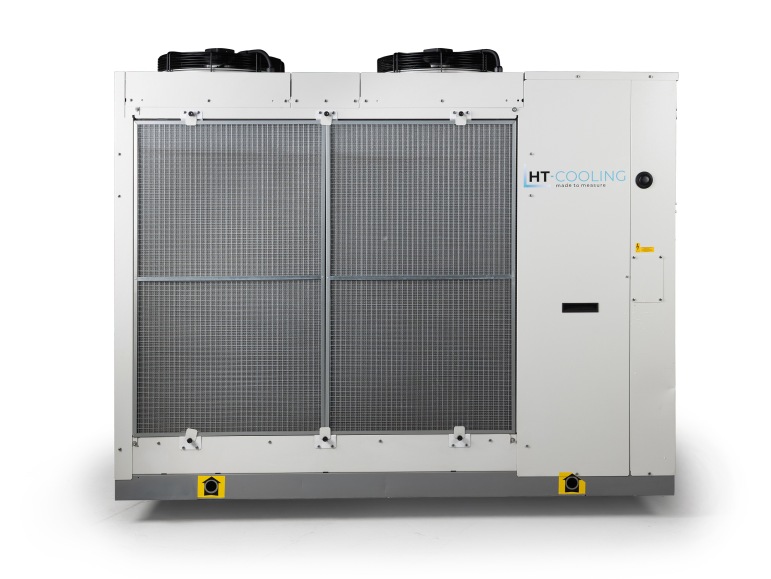

Diseñados para ofrecer la máxima versatilidad, los enfriadores de la serie CS-BA son ideales para una amplia gama de aplicaciones industriales.
Disponibles en tres configuraciones hidráulicas, se pueden personalizar con bombas de diferentes presiones para adaptarse a necesidades operativas específicas.
La versión estándar incluye una amplia gama de accesorios que garantizan su funcionalidad y fiabilidad.
La estructura está fabricada en chapa galvanizada con recubrimiento de polvo de poliéster (RAL 9002), lo que garantiza su resistencia a la intemperie y una estética agradable, ideal para instalaciones exteriores.
Los sistemas de fijación son de acero al carbono inoxidable con tratamiento superficial de pasivación.

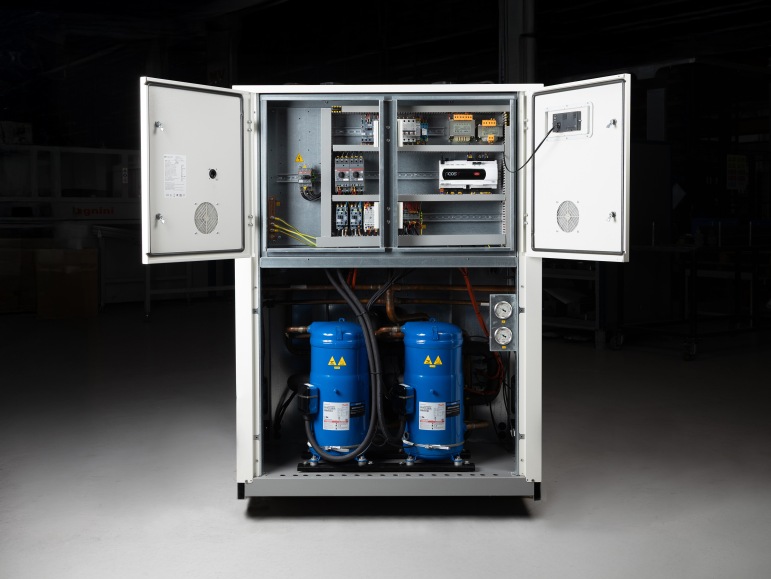

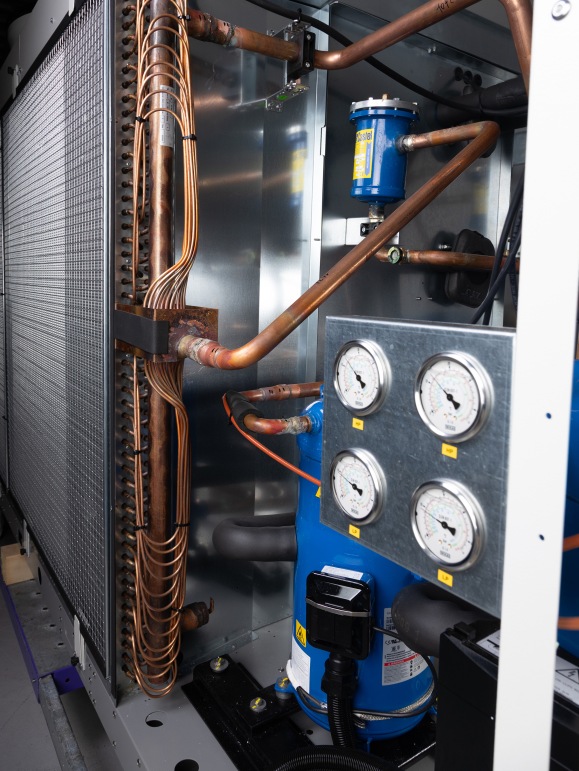

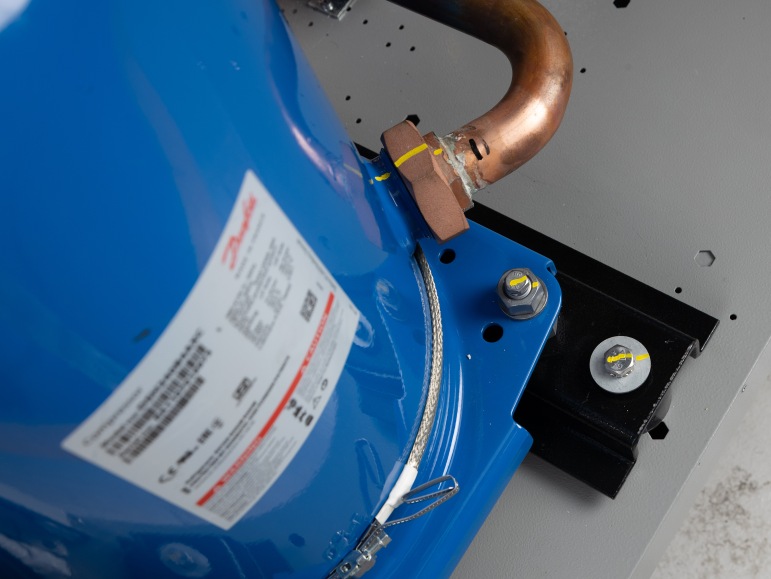

Compresores scroll disponibles en configuraciones mono o tándem. Se incluyen manómetros de serie para la monitorización inmediata de las presiones de funcionamiento.
El compartimento del compresor está completamente cerrado y protegido, pero diseñado para un acceso rápido: tres paneles extraíbles permiten una fácil apertura desde tres lados, facilitando así todas las operaciones de mantenimiento, tanto rutinarias como no rutinarias.
R410A.

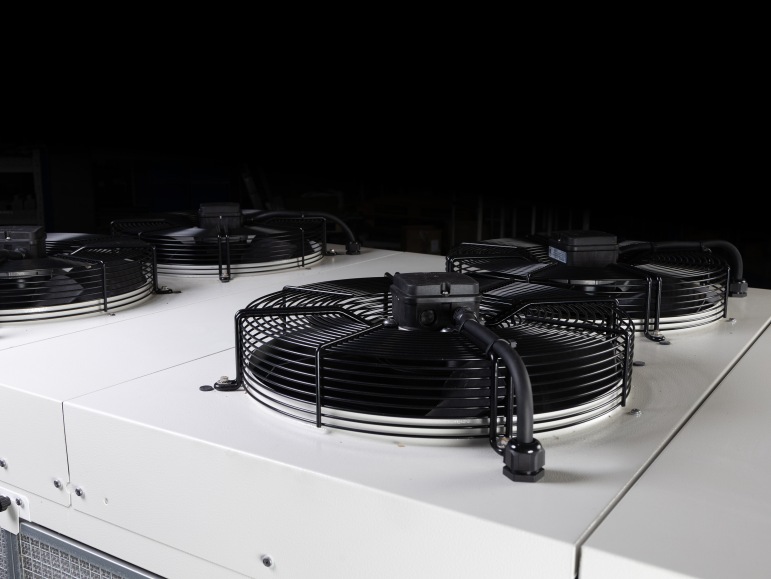

Ventiladores eléctricos con motor de rotor externo de 6 polos acoplado directamente al ventilador axial, con protección térmica interna en los devanados.
La configuración incluye una rejilla de seguridad que cumple con la normativa vigente y una estructura de soporte específica.
La estructura alberga la bomba, el vaso de expansión (solo en la versión presurizada) y el depósito de almacenamiento de acero galvanizado en caliente. La versión estándar (STD) incluye un by-pass hidráulico integrado en el circuito de agua.
La bomba centrífuga está diseñada para su uso con mezclas de agua y etilenglicol de hasta un 35 % e incorpora protección térmica (versiones STD y WT).
Configuraciones disponibles:
• STD: Bomba y depósito montados en la máquina,
con sistema de llenado de agua manual o automático.
• WT: Bomba montada en la máquina sin depósito.
• WTP: Configuración sin bomba ni depósito.
• Modelos 20/30: Condensador de aletas, fabricado con tubos de cobre de 8 mm y aletas de aluminio de alta eficiencia. Esta configuración optimiza el intercambio de calor y contribuye al funcionamiento silencioso de los ventiladores.
• Modelos 40/110: Condensador de microcanales, que garantiza un alto rendimiento termodinámico, un menor contenido de refrigerante y una mayor compactibilidad.
• Modelo 140: Condensador de aletas, la solución ideal para garantizar la fiabilidad y facilitar el mantenimiento incluso en sistemas de gran capacidad.
Evaporador de placas a contracorriente, diseñado para garantizar la máxima eficiencia en el intercambio de calor, optimizando el rendimiento y minimizando el consumo de energía.

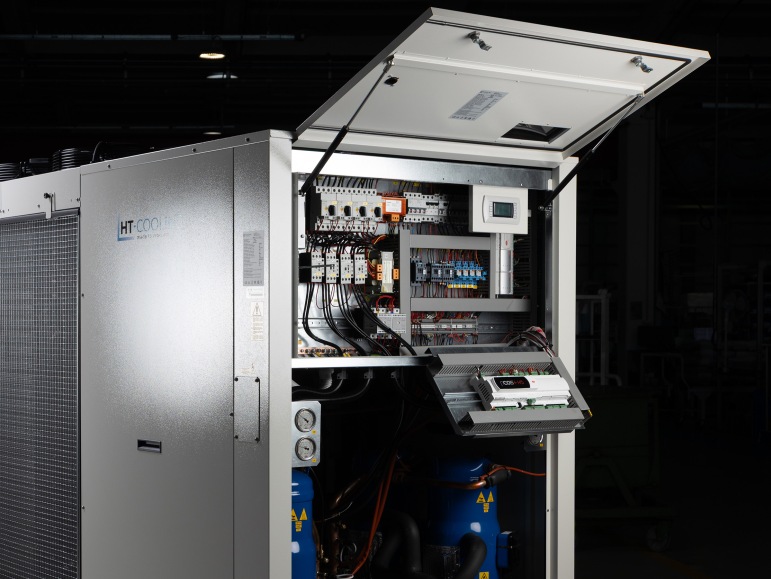

El sistema de control electrónico permite una gestión completa y optimizada de la unidad, con fácil acceso a través de una puerta de policarbonato.
El panel de control, disponible en versión multilingüe, ofrece las siguientes funciones:
• Monitorización de la temperatura del agua de entrada y salida del evaporador.
• Monitorización de la presión del gas.
• Gestión completa de alarmas para garantizar un funcionamiento seguro e ininterrumpido.
Además, la interfaz RS485, disponible opcionalmente, permite la monitorización remota.
• Interruptor de alta presión
• Sello mecánico de agua/glicol (versiones STD/WT)
• Llenado automático de agua (versión STD)
• By-pass (versión STD)
• Filtro en Y en la entrada de agua
• Filtro en Y en el llenado (versión STD)
• Filtros de aire
• Sonda de temperatura del aire
• Transductor de presión de gas alta/baja
• Relé de alarma
• Ajuste de velocidad del ventilador
• Disyuntor en los componentes eléctricos
• Encendido/apagado remoto
• Sonda de temperatura del agua de entrada/salida
• Patas de goma ajustables
• Empaquetado en palé con film estirable
