Potencia de enfriamiento
25/110 kW
Mientras el sector se prepara para la nueva normativa sobre gases fluorados (F-GAS) que entrará en vigor el 1 de enero de 2027, hemos optado por adelantarnos a los acontecimientos.

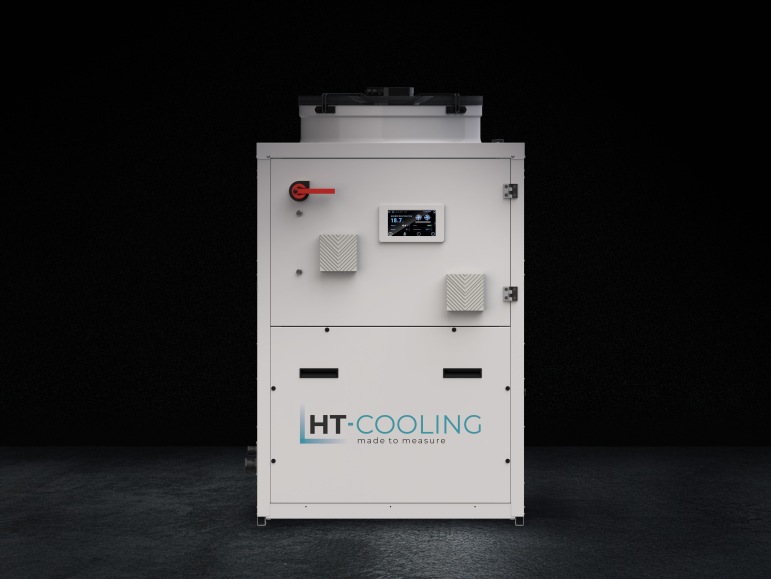

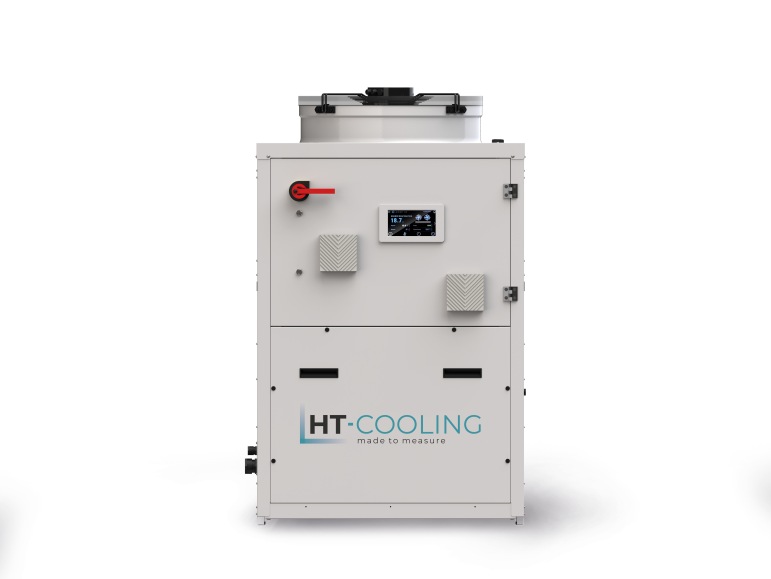

La nueva serie CS-BZ de enfriadoras de aire (o de agua) nace de una visión clara: ofrecer hoy un producto seguro, eficiente y sostenible.
El refrigerante R513A, clasificado como A1 y, por lo tanto, no tóxico e ininflamable, garantiza la máxima seguridad, lo que lo hace apto para su uso incluso en entornos de producción.
Ocho modelos desarrollados en cuatro estructuras diferentes, un completo paquete estándar y la versatilidad necesaria para adaptarse a una amplia gama de aplicaciones. Porque no se trata solo de cumplir con la normativa del futuro, sino de construir un futuro más responsable, empezando hoy.
La estructura está fabricada en chapa galvanizada con recubrimiento de polvo de poliéster (RAL 9002), lo que garantiza una alta resistencia a la intemperie y una estética refinada, ideal también para instalaciones exteriores. Los sistemas de fijación son de acero al carbono pasivado, totalmente resistentes a la corrosión.

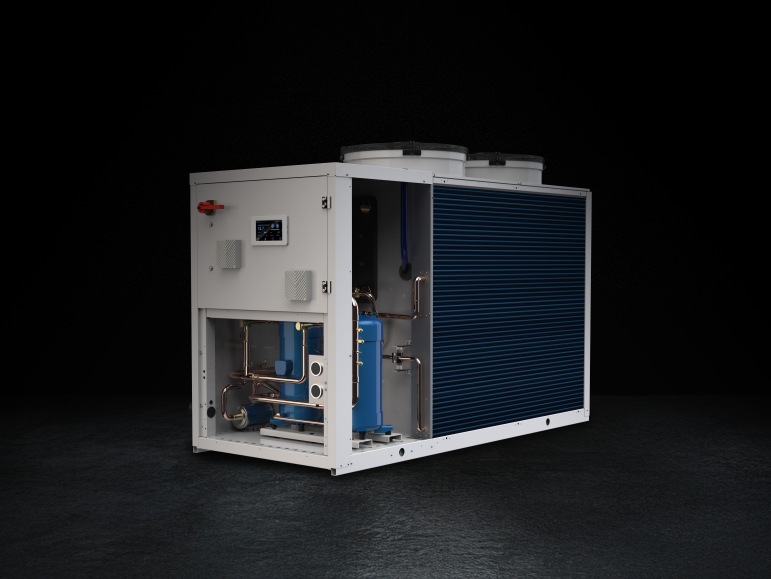

Todos los tamaños están equipados con compresores Scroll de encendido/apagado en una configuración de doble compresor en tándem de un solo circuito para maximizar la eficiencia y la fiabilidad.
El compartimento del compresor está diseñado para facilitar un mantenimiento sencillo y seguro. El sistema HGBP (Hot-Gas-By-Pass) está disponible como opción para un mejor control de la temperatura del agua producida.
El refrigerante utilizado es R513A, con un GWP de 631, clasificado como A1 (no tóxico y no inflamable). Se trata de una mezcla de R1234YF (56%) y R134A (44%), seleccionada para garantizar un alto rendimiento y reducir el impacto ambiental.

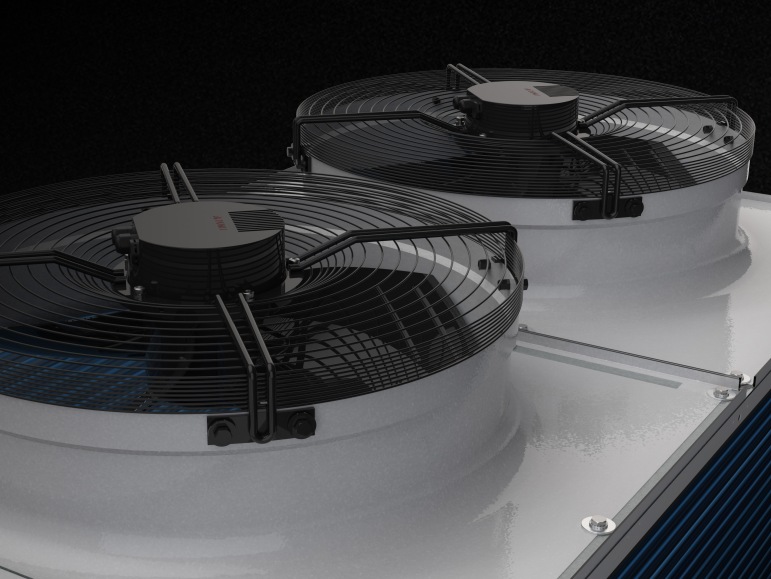

Todos los modelos incorporan ventiladores axiales, diseñados para optimizar el flujo de aire y garantizar una alta eficiencia térmica. El control de la condensación se realiza mediante control de fase, lo que permite ajustes precisos en función de la carga térmica y reduce el consumo energético. Una versión EC con modulación electrónica de velocidad está disponible bajo pedido.
Esta serie está diseñada para adaptarse a diversas necesidades de aplicación. Las versiones hidráulicas disponibles son:
• STD: bomba y depósito incluidos, llenado de agua manual o automático
• WT: bomba integrada sin depósito
• WTP: sin bomba ni depósito
Puede elegir entre cinco bombas con diferentes alturas de elevación, configurables como versiones autónomas o de funcionamiento continuo (funcionamiento/reserva). Todas las bombas están equipadas con juntas de carburo de silicio y son compatibles con etilenglicol o propilenglicol hasta un 35 % con inhibidores de corrosión. El circuito hidrónico incluye válvulas de cierre y antirretorno, control de nivel del depósito (solo en versiones de depósito abierto), válvula de purga, rompedor de vacío y válvula de seguridad.

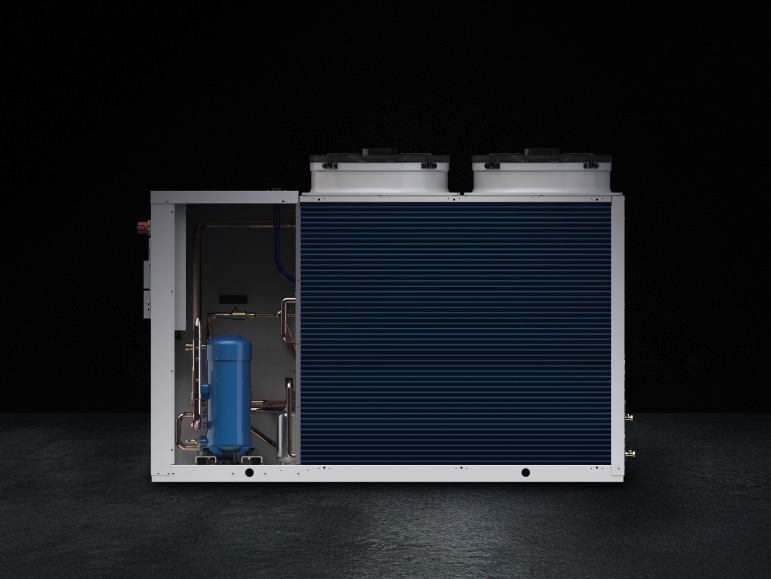

Los condensadores de microcanales en aleación de larga duración ofrecen una gran superficie de intercambio de calor, sin interfaces cobre/aluminio, y un flujo de aire optimizado. Se ofrecen tratamientos anticorrosión (recubrimiento electroforético o aletas prepintadas) para adaptarse al entorno de instalación.
Evaporador de placas soldadas, diseñado para garantizar un alto rendimiento incluso con bajos caudales de agua. El evaporador está aislado externamente con material de celda cerrada, lo que minimiza la pérdida de calor y optimiza la eficiencia general del sistema.

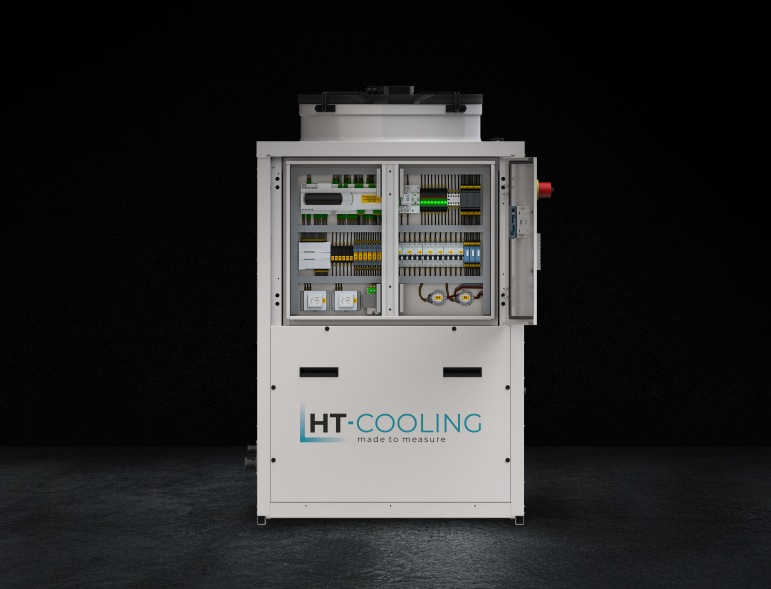

El sistema de control electrónico gestiona íntegramente todas las funciones de la unidad y está disponible en dos versiones: control avanzado (estándar) o panel táctil de 7″ (opcional), ambas compatibles con la interfaz RS485 y los protocolos Carel o Modbus. Sus principales características incluyen:
• Control de la temperatura del agua de suministro, con un punto de ajuste dinámico que se adapta a la temperatura exterior.
• Gestión de redes LAN para el control en paralelo de hasta 6 unidades.
• Activación de la bomba en caso de alarma de anticongelante.
• Corrección del punto de ajuste mediante una señal de 4-20 mA.
• Sonda integrada de temperatura exterior para la compensación automática del punto de ajuste.
• Gestión de intervenciones ante alarmas de disyuntores específicos: compresores (por circuito), ventiladores (por circuito) y bombas (simples o dobles).
• Interruptor de flujo
• Sello mecánico de agua/glicol (versiones STD/WT)
• Llenado automático de agua (versión STD)
• By-pass (versión STD)
• Filtro en Y en la entrada de agua
• Filtro en Y en el llenado (versión STD)
• Filtros de aire
• Sonda de temperatura del aire
• Transductor de alta/baja presión en el circuito de refrigeración
• Relé de alarma
• Válvula de expansión electrónica
• Control de velocidad del ventilador
• Disyuntor en los componentes eléctricos
• Calentador del cárter del compresor
• Encendido/apagado remoto
• Sonda de temperatura del agua de entrada/salida
• Patas de goma ajustables
• Empaquetado en palé con film estirable
