Potencia de enfriamiento
120/290 kW

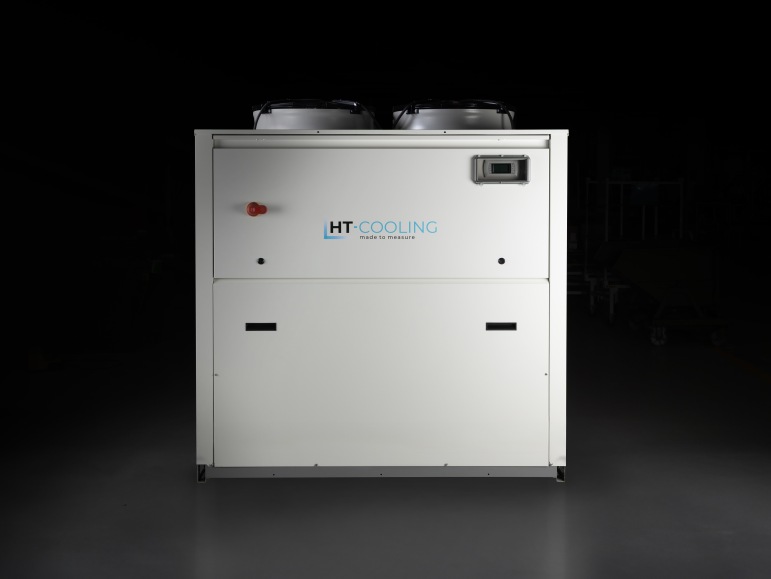

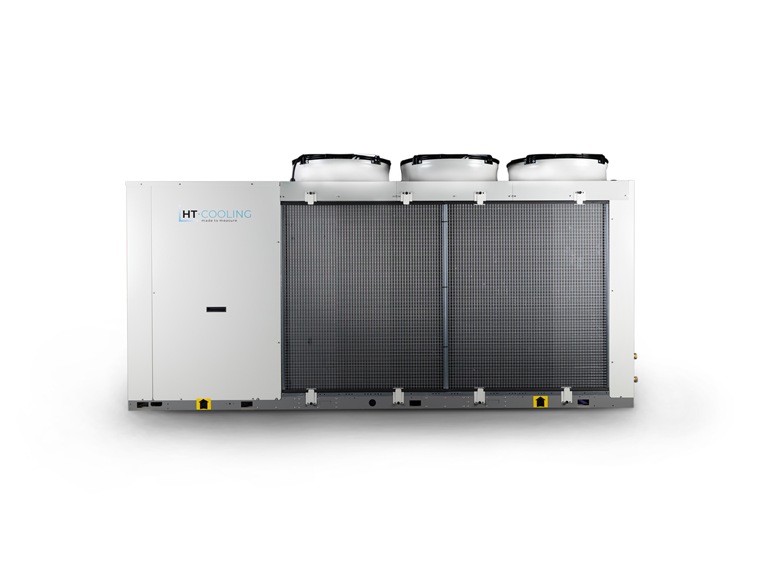

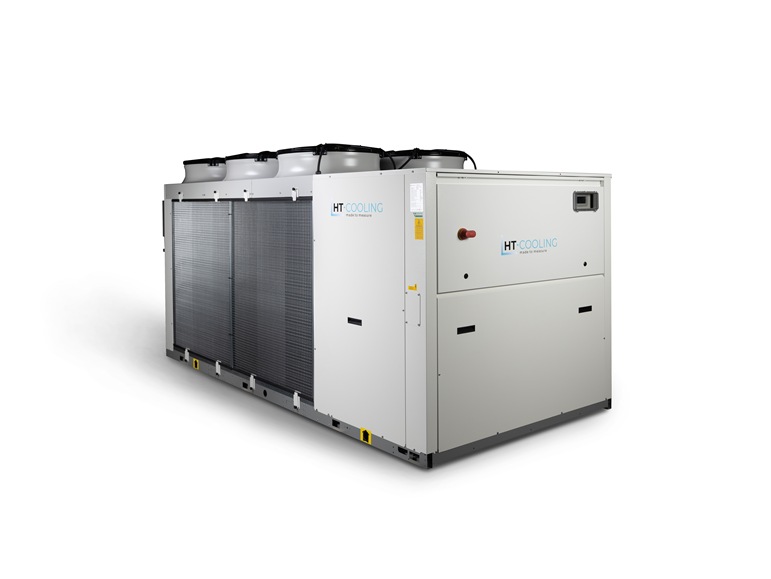

La gama CS-PA incluye 7 modelos de enfriadoras de agua enfriadas por aire con capacidades de refrigeración de 110 a 290 kW. Diseñada para una máxima versatilidad de aplicación, la serie permite la configuración con evaporadores de placas o de carcasa y tubos, adaptándose fácilmente a diferentes requisitos del sistema.
Cada modelo está disponible con depósito y bomba integrados, o en versiones simplificadas: con solo la bomba instalada a bordo, o sin depósito ni bomba.
En la configuración estándar, las unidades incluyen una amplia gama de accesorios, lo que garantiza su integridad y fiabilidad.
Estructura fabricada en chapa galvanizada con recubrimiento de polvo de poliéster (RAL 9002), diseñada para instalación en exteriores. Garantiza una alta resistencia a la corrosión y un aspecto uniforme. Los elementos de fijación son de acero al carbono con tratamiento de pasivación para asegurar su durabilidad y protección contra la oxidación.

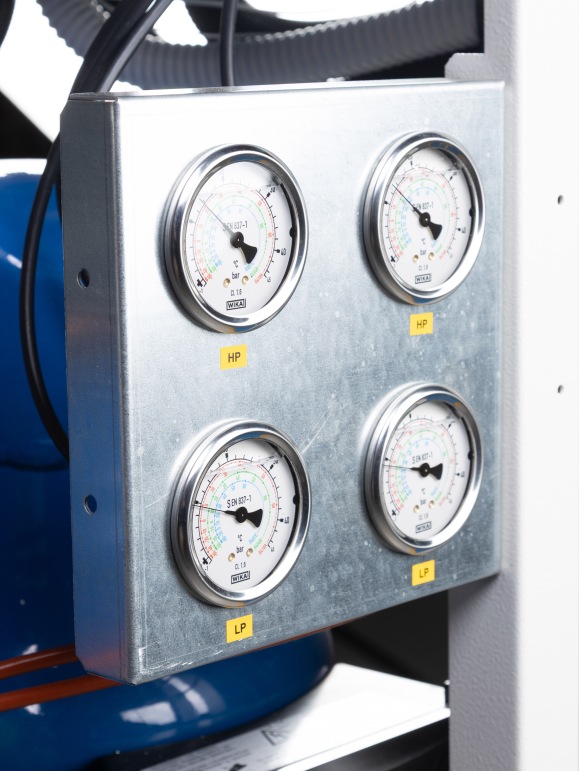

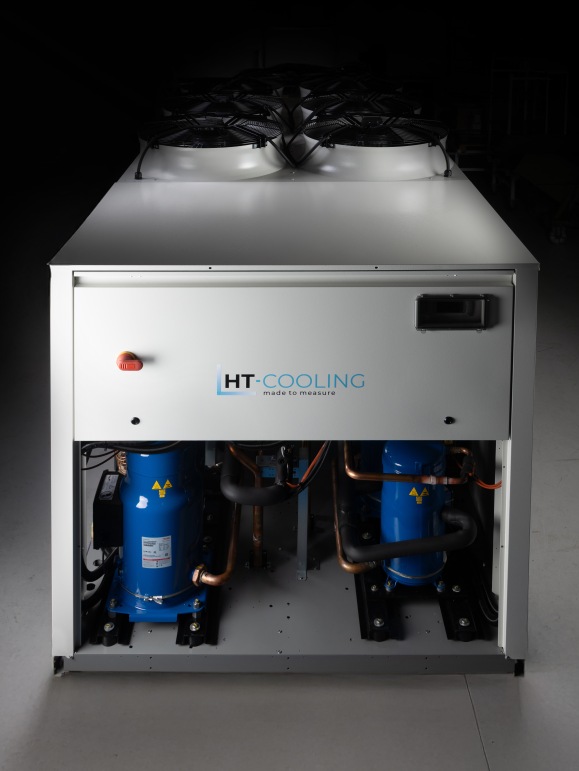

Compresores scroll en tándem. Manómetros de presión de gas incluidos de serie. El compartimento del compresor está completamente cerrado y es accesible por tres lados mediante paneles fácilmente desmontables, para facilitar
la inspección y el mantenimiento.
R410A refrigerant with 2 gas circuits.
Version with R454B refrigerant available as an option.

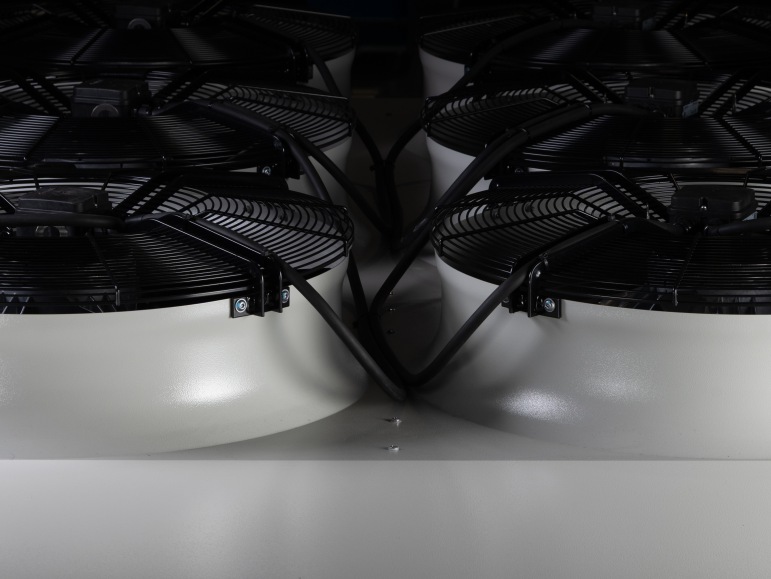

Los ventiladores eléctricos están equipados con motores de rotor externo de 6 polos acoplados directamente a los ventiladores axiales. Cada unidad cuenta con protección térmica interna en los devanados, una rejilla de seguridad y una estructura de soporte específica para garantizar la máxima fiabilidad y seguridad operativa.
La estructura integra una bomba, un vaso de expansión (solo para la versión presurizada) y un depósito de almacenamiento fabricado en acero galvanizado en caliente, e incluye de serie un bypass en el circuito de agua (versión STD). La bomba centrífuga, equipada con protección térmica, está diseñada para su uso con mezclas
de agua y etilenglicol hasta un 35 % (versiones STD y WT).
Configuraciones disponibles:
• STD: Bomba y depósito montados en la máquina, con sistema de llenado de agua manual o automático.
• WT: Bomba montada en la máquina, sin depósito.
• WTP: Configuración sin bomba ni depósito.

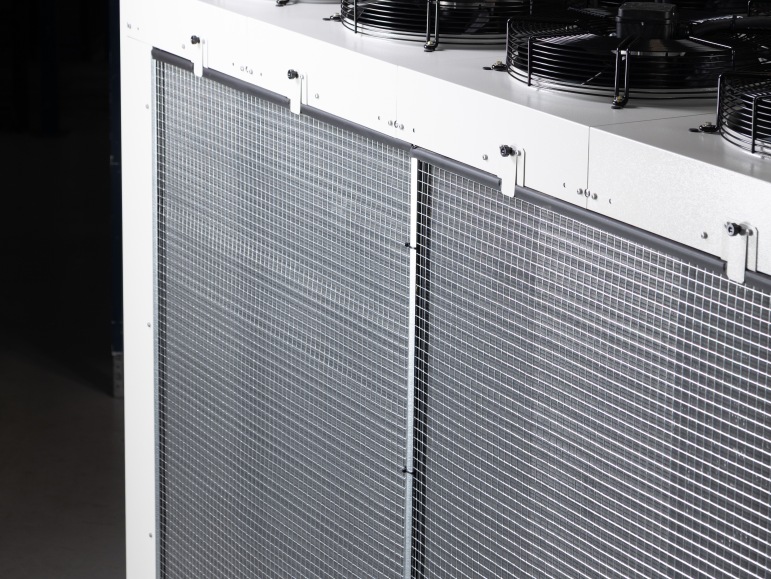

El condensador con aletas está fabricado con tubos de cobre de 8 mm y aletas de aluminio, una configuración que
optimiza el intercambio de calor y favorece el funcionamiento silencioso de los ventiladores eléctricos.
La versión PB está equipada con un evaporador de placas soldadas, mientras que la versión PF utiliza un evaporador de carcasa y tubos. En ambas configuraciones, se incluye de serie una válvula de expansión electrónica para gas.

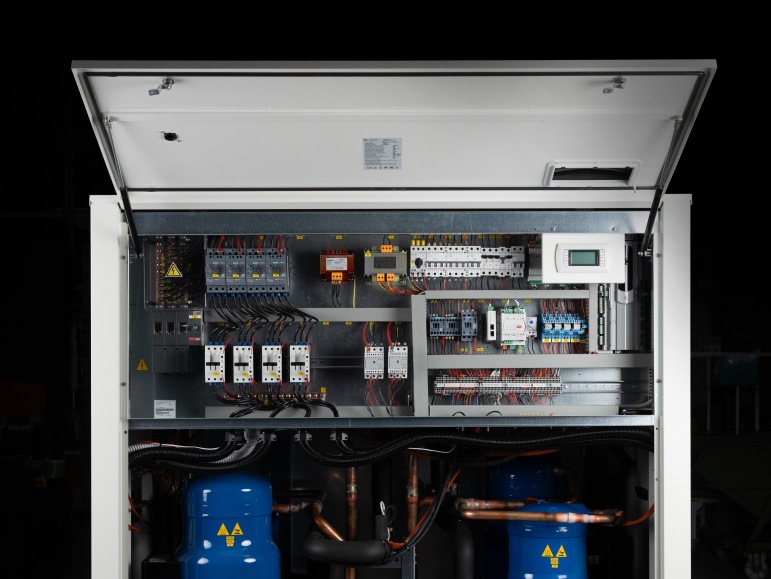

El control electrónico permite la gestión completa de la unidad y es fácilmente accesible a través de una puerta de policarbonato. El panel de control, disponible en versión multilingüe, permite controlar la temperatura del agua de salida del evaporador y gestionar totalmente las alarmas. Además, la interfaz RS485, disponible opcionalmente, permite la supervisión remota.
• Interruptor de flujo
• Sello mecánico de agua/glicol (versiones STD/WT)
• Llenado automático de agua (versión STD)
• Bypass (versión STD)
• Filtro en Y en la entrada de agua
• Filtro en Y en el llenado (versión STD)
• Filtros de aire
• Sonda de temperatura del aire
• Transductor de alta/baja presión en el circuito de refrigeración
• Relé de alarma
• Válvula de expansión electrónica
• Control de velocidad del ventilador
• Disyuntor en los componentes eléctricos
• Encendido/apagado remoto
• Sonda de temperatura del agua de entrada/salida
• Patas de goma ajustables
• Empaquetado en palé con film estirable
